Manifold de Gran Caudal para redes contra Incendios
Las redes contra incendios requieren de Maifolds que son un cuerpo de tubería de acero con distintos tipos y tamaños de conexiones. Por ejemplo, un Manifold Hidrante de Gran Caudal para redes de incendio en Refinerías e industrias puede tener un cuerpo y brica de conexionado de diámetro de 6”, 8”, 10” o 12” en caño de acero Sch40, extremos soldados con casquetes semielípticos bridada de entrada ANSI B16.5 #150 RF, las Salidas pueden ser variadas en cantidades, tipos y tamaños para limentar carros de bomberos, mangueras de combate contra incendios, equipos móviles, etc.
Certificado de prueba hidrostática exitosa conforme a NFPA.
Manifold de Gran Caudal de 12″ – Salidas típicas
• 3 (tres) Salidas de 2 ½” con válvulas teatro para conexión de mangueras de incendios.
• 2 (dos) Salidas de 5” con conexión Storz y válvula de comando para manguera de reabastecimiento para autobomba.
Cabezales de Pruebas de Bombas Contra Incendios
Uno de los elementos necesarios para las pruebas y chequeos de correcto funcionamiento del Sistema de Bombeo es el Manifold de prueba de bomba de incendio o Cabezal de pruebas de bomba de incendio.
Las bombas contra incendios requieren pruebas de aceptación y luego chequeos de mantenimientos indicados en las normativas NFPA 20 “Norma para la instalación de bombas estacionarias para protección contra incendios” y NFPA 25: “Norma para la inspección, prueba, y mantenimiento de sistemas de protección contra incendios a base de agua”.
La NFPA indica que debe montarse un cabezal de testo para la prueba de desempeño de la bomba contra incendios, por lo tanto es un requisito normativo.
La NFPA requiere que anualmente se realicen pruebas a los cuartos o salas de bombeos para determinar su correcto funcionamiento según diseño de ingeniería con el caudal y presión requeridos, garantizar su disponibilidad para su uso inmediato frente a una emergencia y detectar eventuales fallas, que deberán ser corregidas.
Para realizar estas verificaciones de aceptación en sistemas de bombeo nuevos y para los chequeos posteriores se utiliza el Cabezal de pruebas del sistema contra incendios, que se dimensionan en función al caudal nominal de diseño.
¿Qué es la curva de desempeño de la bomba contra incendios y para qué sirve?
La curva de desempeño o curva de rendimiento de la bomba contra incendios es una gráfica que se obtiene de ensayar la bomba contra incendios midiendo distintos valores de caudal y presión. Muestra el comportamiento de la bomba y permite constatar su capacidad cuadal – presión.
La curva de rendimiento de la bomba:
• Debe ser provista por el fabricante de la bomba y debe estar disponible para el propietario del sistema.
• Debe ser verificada por el instalador de la bomba y estar disponible en el sitio de la instalación.
• Debe ser utilizada para verificar que la bomba esté operando dentro de su rango de rendimiento o si requiere reparaciones.
• Permite verificar que la demanda de caudal-presión de los distintos riesgos de la planta podrán ser atendidos por el grupo de bombas contra incendios.
¿Cómo son los cabezales de prueba de bombas contra incendios?
Los cabezales de prueba de las bombas de incendio se diseñan a medida en función de la capacidad de la bomba con 2, 3 y hasta 8 salidas de 2 1/2″ a las cuales se conectarán válvulas de hidrantes. La apertura por etapas de las válvulas permiten establecer distintos puntos de caudal y presión de la bomba y con estos datos se podrá graficar la curva de desempeño de la bomba de incendios, para contrastarla con la original de fábrica y determinar su estado óptimo o no.
¿Por qué instalar un Colector de prueba de bomba de incendios?
La NFPA indica que debe montarse un cabezal de testo para la prueba de desempeño de la bomba contra incendios, por lo tanto es un requisito normativo.
Beneficios en tener instaldo un Colector de testeo de bomba de incendio:
- Testeo de funcionamiento cómodo y seguro, ya que al haber sido previsto desde el diseño inicial de la sala de bombas, tambièn se habrán contemplado el piso y los desagües correspondientes. La ubicación del cabezal de bomba de incendio se ubicará próximo a la sala de bombas y del lado exterior.
- Permite establecer distintos puntos de caudal y presión de la bomba para graficar la curva de desempeño de la bomba de incendios.
- El cabezal de testeo es seguro, confiable y posibilita una medición repetitiva a lo largo del tiempo, solamente los elementos de medición deberán estar calibrados.
- Posibilita el testeo tanto de la bomba como de motores, controladores y dispositivos en todo el rango de funcionamiento desde caudla cero a caudal 150% del nominal y del mismo modo con la presión, desde la mínima hasta la máxima.
¿Cuáles son las medidas de los Manifolds de testeo de Bombas de Incendios?
A continuación se indica Tabla de la NFPA-20 con las medidas y cantidad de salidas de los Manifolds de Prueba de bomba contra incendios según los caudales:
| Caudal (GPM) | Cantidad y tamaño de válvulas de manguera | Diámetro del cuerpo del colector (pulgadas) |
|---|---|---|
| 250 GPM | 1 x 2,5″ | 3″ |
| 300 GPM | 1 x 2,5″ | 3″ |
| 400 GPM | 2 x 2,5″ | 4″ |
| 450 GPM | 2 x 2,5″ | 4″ |
| 500 GPM | 2 x 2,5″ | 4″ |
| 750 GPM | 3 x 2,5″ | 6″ |
| 1000 GPM | 4 x 2,5″ | 6″ |
| 1250 GPM | 6 x 2,5″ | 8″ |
| 1500 GPM | 6 x 2,5″ | 8″ |
| 2000 GPM | 8 x 2,5″ | 8″ |
| 2500 GPM | 8 x 2,5″ | 10″ |
¿Cuáles son las medidas de los Manifolds de testeo de Bombas de Incendios?
ZENSITEC diseña y fabrica Colectores de testeo para bombas de incendios conforme a NFPA.
Los modelos de cabezales de chequeo de bombas de incendio se indican a continuación:
• Manifold de teseo de bomba con 2 Salidas de 2 ½” rosca macho BSP o NPT, Cuerpo de 4″ con conexión de entrada bridada ANSI, ranurada o para soldar y Longitud: 95 cm.
• Manifold de teseo de bomba con 3 ó 4 Salidas de 2 ½” rosca macho BSP o NPT, Cuerpo de 6″ con conexión de entrada bridada ANSI, ranurada o para soldar y Longitud: 115-125 cm.
• Manifold de teseo de bomba con 6 Salidas de 2 ½” rosca macho BSP o NPT, Cuerpo de 8″ con conexión de entrada bridada ANSI, ranurada o para soldar y Longitud: 180 cm.
• Manifold de teseo de bomba con 8 Salidas de 2 ½” rosca macho BSP o NPT, Cuerpo de 10″ con conexión de entrada bridada ANSI, ranurada o para soldar y Longitud: 280 cm.

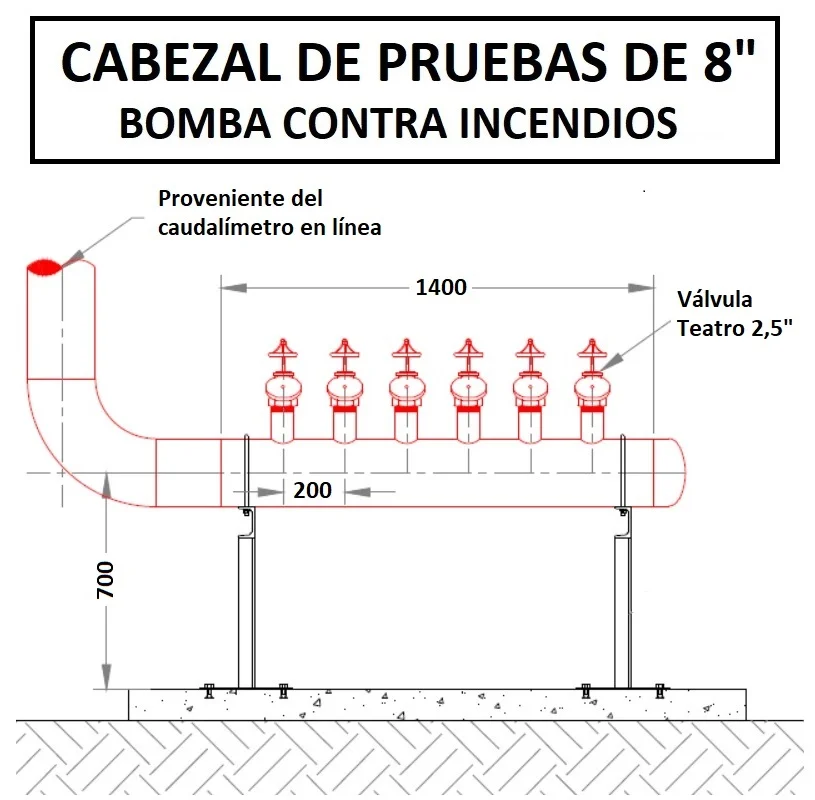

Ejemplos con soportes y dimensiones de Manifols de Prueba de 8″ para Bombas Contra Incendios conforme NFPA:

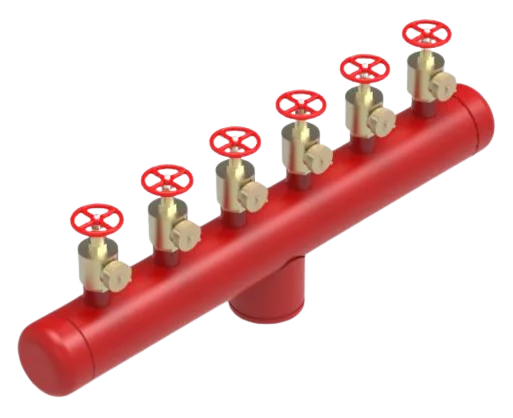

A continuación se muestran ejemplos de Cabezales de Prueba de 8″ para bombas de incendio según NFPA.
En ZENSITEC diseñamos y fabricamos cabezales de prueba de bombas contra incendios a medida o provisiones de equipos estandarizados, siempre en conformidad con la NFPA 20 y NFPA 25.
